台式血压计示值误差的不确定度评定

时间: 2012-05-26 10:04:39
点击率: 226

一、概述

    1.测量依据
      JJG270-2008《血压计和血压表》检定规程。
      2.被测对象
      0.5级(0～40)kPa、XJIID型台式血压计，上海医疗器械股份有限公司制造。
      3.环境条件
      环境温度为(20±10)℃，相对湿度<85%，气压为大气压，被测血压计在检定环境中放置2h以上。
      4.测量标准器
      0.2级(0～40)kPa、YJS型数字血压计检定仪，合肥常宏测控技术有限公司制造。
      5.测量过程
      在规定环境条件下，用直接比较法进行降压测量。连接数字血压计检定仪、被测血压计，使血压计与标准器的压力升至32kPa之上，然后降压进行检定，待系统达到平衡时，先从标准器上读取示值，再从血压计上读取对应的示值并记录，通过计算可以得到血压计示值误差的测量结果。

二、数学模型

    δ=P-P0
    式中:δ——被检血压计的示值误差，kPa；P——被测血压计示值，kPa；P0——数字血压计检定仪示值，kPa。
    灵敏度系数

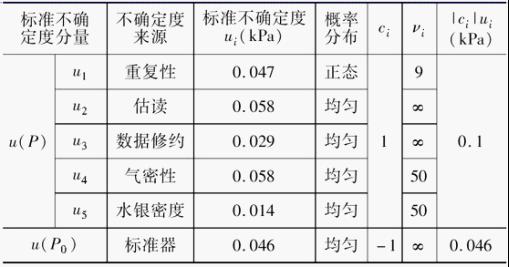

三、不确定度分量的评定

1.输入量P的标准不确定度分量u(P)的评定
      (1)被检血压计重复性引入的不确定度分量
      检定点P的标准不确定度主要来源于数字压力计的测量重复性，可以通过连续测量得到测量列，采用A类方法进行评定。在32kPa点作10次等精度重复性测量，所得数据(单位:kPa)分别为32.2、32.2、32.1、32.1、32.1、32.1、32.2、32.1、32.1、32.2。
      其平均值
      用贝塞尔公式计算的单次测量结果标准差

      自由度ν1=n-1=9
      (2)估读引入的不确定度分量
      台式血压计的读数误差主要是由玻璃面与标尺刻度之间的距离，以及检定人员在读数时的位置，还有对水银面读数的准确程度引起的。按要求读数按分度值的1/5估读，估读误差为1/10，即估读引起的误差为0.1kPa，假设在区间范围内均匀分布，包含因子，按照B类不确定度评定，则

      其估算可靠，故ν2→∞
      (3)示值变动量引入的不确定度分量
      检定结果被修约至0.1kPa，均匀分布，包含因子，按照B类不确定度评定，则

      其估算可靠，故ν3→∞
      (4)气密性引入的不确定度分量
      由于是首次检定，气密性允许值1min内压力下降不超过0.5kPa，而本次使用的血压计气密性误差为0.1kPa，属于均匀分布，包含因子，采用B类评定，则

    其估算可靠性约为10%，故ν4=1/2×(10%)-2=50
    (5)水银密度变化引入的不确定度分量
    检定温度为(20±10)℃，20℃时水银的密度为ρ1=13545.9kg/m3，30℃时水银的密度为ρ2=13521.4kg/m3，设密度随温度变化递减。
    32kPa点温度变化产生的不确定度估算为

    其估算可靠性约为10%，故ν5=1/2×(10%)-2=50
    2.输入量P的标准不确定度u(P)的评定

    3.输入量P0的标准不确定度分量u(P0)的评定
    选用0.2级台式压力计作为标准器，可根据检定证书给出的压力值最大允许误差来评定，因此采取B类方法评定。示值最大允许误差为±0.08kPa，区间半宽a=0.002×40kPa=0.08kPa，认为在区间内属于均匀分布，包含因子取，则标准不确定度为

    其估算可靠，故νP0→∞
