一、概述

1.测量依据
    JJG882-2004《压力变送器》检定规程。
    2.测量环境条件
    温度:20.5℃；湿度:48%RH。
    3.主要标准器
    智能数字压力校验仪(压力测量兼电流测量同时提供DC24V的电压输出)，压力测量准确度:±0.02%FS，电流测量准确度:±(0.02%RD+0.003%FS)；分辨力为0.001mA。
    4.被测对象
    压力变送器，测量范围:(0～1.6)MPa，准确度等级:0.5级，输出电流:(4～20)mA。
    5.测量过程
    在规定的测量环境条件下，按照JJG882-2004的要求把智能数字压力校验仪和压力变送器安装在同一压力源上，同时连好智能数字压力校验仪和压力变送器之间的连线，输入标准压力值，记下输出的电流值，按公式计算出测量误差。

二、数学模型

    ΔI=Id-Is
    式中:ΔI——压力变送器的测量误差，mA；Id——压力变送器的实际输出电流值，mA；Is——压力变送器的理论输出电流值，mA。其中式中:Im——压力变送器输出量程值，mA；pm——压力变送器输入量程值，MPa；I0——压力变送器输出起始值，mA。
    即

输出电流对压力变送器输出误差的灵敏系数为

    输入压力对压力变送器输出误差的灵敏系数为


三、标准不确定度分量的评定

    1.测量电流时引入的标准不确定度
    (1)由电流输出测量重复性引入的标准不确定度分量
    输入压力为0.8MPa时，重复性条件下连续测量10次，得到一组测量值(单位:mA)为12.005、12.000、12.005、12.006、12.003、12.007、12.001、12.007、12.001、12.005，则

    u(I11)=s=0.0026mA
    (2)电流测量分辨力引入的不确定度分量
    电流测量的最小分辨力为0.001mA，可认为在此区间均匀分布，则

    JJF1033-2008《计量标准考核规范》C.1.4规定，当重复性引入的不确定度分量大于被测量仪器分辨力引入的不确定度分量时，可以不考虑分辨力引入的不确定度分量(可忽略)。
    所以u(I1)=u(I11)=0.0026mA
    2.测量电流时标准器引入的不确定度分量
    电流测量最大允许误差:±(0.02%RD+0.003%FS)，可认为在此区间均匀分布

    3.由输入压力引入的不确定度分量
    智能数字压力校验仪的最大允许误差为±0.02%FS，可认为在此区间均匀分布，则
    u(p)=0.02%×1.6=0.00032MPa

四、标准不确定汇总表(见表1)

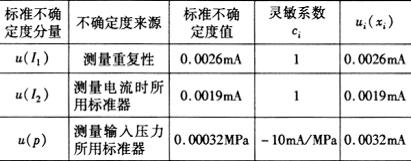

    表1  标准不确定度汇总表

五、合成标准不确定度

六、扩展不确定度的评定

    取包含因子k=2，U=2×0.005=0.010mA

七、测量不确定度的报告


    本次测量的MPEV=(20-4)×0.5%=0.08mA

    说明本次检定符合检定规程的要求。
                          转自《中国计量》刘丽军
